Как выбрать марку гофрокартона: Т-21, Т-22, Т-23, Т-24

Т-21, Т-22, Т-23 или Т-24 — какую марку выбрать в типовой ситуации

При одинаковом профиле, конструкции ящика и условиях эксплуатации нормативные показатели прочности последовательно растут от Т-21 к Т-24. Поэтому предварительный выбор можно строить как движение от минимально достаточной марки к более высокой, если появляются риски: большой короб, высокий штабель, длительное хранение, влажность, хрупкий товар, отверстия в стенках или многократные перегрузки.

Таблица быстрого выбора марки

Рекомендации в таблице действуют при прочих равных . Т-24 в мелком профиле и неудачной конструкции не обязательно даст более надёжную коробку, чем грамотно рассчитанная Т-23 с правильным направлением гофры, рилевкой и внутренними элементами.

Когда начинать подбор с Т-23

Т-23 разумно использовать как рабочую стартовую гипотезу, когда нужна стандартная транспортная коробка, но ещё не собраны все данные по маршруту, сроку хранения и числу перегрузок. У марки выше минимальные нормативные показатели, чем у Т-21 и Т-22, поэтому она даёт больше пространства для последующей оптимизации.

Начинать с Т-23 особенно удобно, если:

• товар отправляется через распределительный центр или маркетплейс;
• короб несколько раз перегружают;
• размеры заметно больше типовой потребительской упаковки;
• внутри есть пустоты, которые снижают поддержку стенок;
• один и тот же короб должен работать в нескольких логистических сценариях.

Старт с Т-23 не означает автоматического утверждения спецификации. После предварительного выбора нужно проверить внутренние размеры, периметр, высоту стенок, расположение ручек и окон, число ярусов, влажность и профиль гофры.

Когда сразу рассматривать Т-24

Т-24 стоит включать в расчёт с самого начала, если цена повреждения товара выше возможной экономии на материале. Типовые сигналы риска:

• крупный или высокий короб с длинными стенками;
• высокий штабель или длительное нахождение нижнего яруса под нагрузкой;
• холодный, влажный или плохо контролируемый склад;
• хрупкая продукция, электроника, стекло, приборы, автокомпоненты;
• экспортная или многоэтапная перевозка;
• вырубные ручки, крупные вентиляционные отверстия, окна и перфорация;
• повторное использование тары;
• предыдущие рекламации по смятию, разрыву рилевки или расслоению.

Рабочий принцип Михаила Станкевича, главного инженера-технолога: повышать марку нужно не «на всякий случай», а для компенсации конкретного фактора риска. Если проблема вызвана геометрией или крупным вырезом, переход с Т-23 на Т-24 может дать меньший эффект, чем изменение конструкции.

Что означает маркировка Т-21, Т-22, Т-23 и Т-24

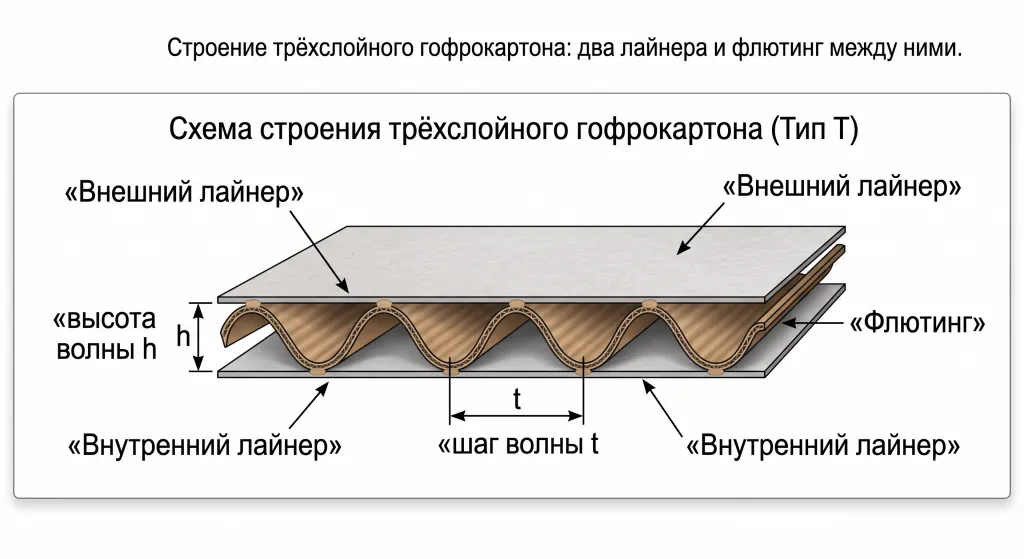

Буква «Т» обозначает трёхслойный гофрокартон: два плоских слоя и один волнистый слой между ними. Т-21, Т-22, Т-23 и Т-24 входят во второй класс марок типа Т. Число не следует расшифровывать как количество лайнеров или слоёв: тип, класс и марка в ГОСТ Р 52901-2007 задаются отдельно.

Что означает буква «Т»

Трёхслойный гофрокартон состоит из:

1. внешнего лайнера — плоского покровного слоя;
2. флютинга — волнистого слоя, формирующего гофр;
3. внутреннего лайнера — второго плоского слоя.

Лайнеры воспринимают растяжение, локальное давление и формируют поверхность для печати. Флютинг связывает плоские слои, задаёт толщину, амортизацию и способность стенки сопротивляться сжатию вдоль гофров.

Числа 21–24 обозначают марки внутри второго класса трёхслойного гофрокартона. В рамках этой последовательности растут минимальные значения нескольких нормируемых показателей: продавливания, разрыва по линии рилевки и торцевого сжатия.

Нельзя объяснять «2» как число плоских слоёв, а «1–4» — как условную толщину. Такая коммерческая расшифровка удобна для запоминания, но не отражает нормативную систему.

Марка, профиль и толщина — не одно и то же

Марка задаёт уровень физико-механических свойств. Профиль описывает геометрию волны. Толщина листа зависит от профиля, бумаги, клеевого шва и параметров производства.

Поэтому спецификация должна выглядеть не просто как «Т-23», а, например, как «трёхслойный гофрокартон Т-23, профиль B, наружный слой белый, внутренний — бурый». Даже такая запись ещё не заменяет требования к показателям и испытанию готовой коробки.

Мини-глоссарий упаковщика

Лайнер
Плоский слой гофрокартона. Наружный лайнер определяет внешний вид, пригодность поверхности для печати и часть прочностных свойств.

Флютинг
Бумага, сформированная в волну. Она создаёт гофр и связывает плоские слои в пространственную конструкцию.

Профиль гофры
Геометрия волны, которую описывают высотой и шагом. Профиль влияет на толщину, амортизацию, плоскостность поверхности и переработку.

Рилевка
Линия контролируемого сгиба. Ошибка в глубине или положении рилевки может вызвать трещину, разрыв слоя или неточную геометрию короба.

Штабелирование
Размещение заполненных коробок друг на друге. Нижний ярус воспринимает нагрузку от расположенных выше упаковок.

Торцевое сжатие, ECT
Сопротивление полосы гофрокартона сжатию вдоль направления гофров. Показатель помогает оценивать потенциал стенки воспринимать вертикальную нагрузку.

Продавливание
Устойчивость листа к локальному давлению. Показатель важен при ударах, контакте с выступающими деталями и неравномерной нагрузке.

Расслаивание
Разрушение клеевого соединения между слоями. Визуально проявляется отрывом лайнера или флютинга.

Чем Т-21, Т-22, Т-23 и Т-24 отличаются по прочности

Главные различия между марками выражаются не в условной «плотности» и не в обещании выдержать определённое число килограммов. ГОСТ Р 52901-2007 устанавливает минимальные значения сопротивления продавливанию, разрыву по рилевке, торцевому сжатию и расслаиванию, а также диапазон влажности материала.

Сопротивление торцевому сжатию — главный ориентир для штабеля

Сопротивление торцевому сжатию показывает, какую нагрузку воспринимает край образца при сжатии вдоль гофров. Для готового короба показатель важен потому, что вертикальные стенки работают как тонкие стойки.

Минимальные значения для рассматриваемых марок:

• Т-21 — 2,2 кН/м ;
• Т-22 — 3,0 кН/м ;
• Т-23 — 3,8 кН/м ;
• Т-24 — 4,6 кН/м .

ECT нельзя напрямую считать BCT готовой коробки. На результат короба влияют его периметр, высота, соотношение сторон, направление волны, отверстия, рилевка, склейка и влажность.

Сопротивление продавливанию

Продавливание характеризует устойчивость листа к локальному давлению. Чем выше значение, тем больше запас при контакте с углами вложенного товара, ударах, точечных нагрузках и неравномерном заполнении.

Минимальные значения:

• Т-21 — 0,70 МПа ;
• Т-22 — 0,90 МПа ;
• Т-23 — 1,10 МПа ;
• Т-24 — 1,20 МПа .

Разница между Т-23 и Т-24 по продавливанию меньше, чем разница между Т-21 и Т-22. Поэтому при выборе Т-24 важно понимать, какой именно риск нужно снизить. Если проблема — прокол острым элементом, иногда эффективнее добавить прокладку или изменить фиксацию товара.

Прочность по линии рилевки

Короб часто разрушается не посередине стенки, а на сгибе. На линии рилевки волокна уже деформированы, поэтому ошибки настройки оборудования, пересушенный лайнер или слишком глубокая биговка повышают риск трещин.

Минимальное удельное сопротивление разрыву по линии рилевки:

• Т-21 — 4 кН/м ;
• Т-22 — 6 кН/м ;
• Т-23 — 7 кН/м ;
• Т-24 — 8 кН/м .

При входном контроле полезно не только изучить паспорт материала, но и собрать несколько коробов. Клапаны должны складываться без неконтролируемых трещин, а геометрия — сохраняться после закрытия.

Расслаивание и влажность

Для Т-21–Т-24 минимальное сопротивление расслаиванию одинаково — 0,2 кН/м , а нормируемая влажность находится в диапазоне 6–12% . Это не означает, что все четыре марки одинаково работают в сырой среде.

Норматив фиксирует состояние материала при поставке и минимальную прочность соединения слоёв. В реальной влажной логистике нужно отдельно согласовать:

• влагостойкость клеевого соединения;
• тип бумаги и наружного слоя;
• условия кондиционирования образца;
• время нахождения в сырой среде;
• необходимость покрытия или вкладыша;
• испытание заполненной коробки после выдержки.

Значения перенесены из таблицы 3 ГОСТ Р 52901-2007. Стандарт нормирует листовой материал, а не универсальную грузоподъёмность готовой коробки.

На практике одинаковая марка у разных производителей может вести себя по-разному даже при формальном соответствии минимумам. Причины — состав бумаги, стабильность профиля, качество клеевого шва, направление раскроя, точность рилевки и фактический запас сверх минимального норматива.

Как выбрать марку гофрокартона пошагово

Надёжный подбор начинается со сбора исходных данных, а не с выбора цифры в маркировке. Правильная последовательность: товар → геометрия короба → штабель → климат и срок → предварительная марка и профиль → образец → испытание → утверждение спецификации.

Шаг 1. Определить свойства товара

Зафиксируйте:

• массу нетто и массу брутто;
• габариты каждой единицы;
• форму и центр тяжести;
• наличие острых граней, выступов и тяжёлых локальных участков;
• хрупкость;
• сыпучесть или способность перемещаться внутри;
• чувствительность к влаге, пыли и запаху;
• способность товара самостоятельно воспринимать нагрузку штабеля;
• наличие первичной упаковки.

Товар, который плотно заполняет короб и имеет жёсткую собственную упаковку, частично поддерживает стенки. Мягкий текстиль, пакетированный продукт или набор с большими пустотами такой поддержки почти не создаёт.

Шаг 2. Рассчитать геометрию коробки

При одинаковой массе большой высокий короб обычно требует большего запаса, чем компактный. Длинная стенка легче теряет устойчивость, а увеличение периметра и высоты меняет работу всей конструкции.

Отдельно отметьте ослабляющие элементы:

• вырубные ручки;
• вентиляционные отверстия;
• окна;
• перфорацию;
• большие прорези;
• сложную высечку;
• смещённый соединительный клапан;
• нестандартную крышку или дно.

Практический нюанс: повышение марки не восстанавливает материал, удалённый крупным окном. В таком случае лучше изменить форму отверстия, его положение, добавить рамку жёсткости или усилить стенку вкладышем.

Шаг 3. Определить схему штабелирования

Нужно знать не только высоту штабеля в метрах, но и количество заполненных коробок по вертикали. Зафиксируйте:

1. массу одной заполненной коробки;
2. число ярусов;
3. способ укладки на паллете;
4. совпадение вертикальных рёбер;
5. наличие свеса за край паллеты;
6. продолжительность хранения;
7. долю нагрузки, которую принимает сам товар;
8. возможность перекоса, вибрации и повторной перегрузки.

ГОСТ 9142-2014 устанавливает показатели механической прочности готовых ящиков с учётом свойств продукции, хранения и транспортирования. Для предварительного определения требуемого сопротивления сжатию стандарт использует массу брутто, число коробок по высоте и коэффициенты запаса. Схематически зависимость выглядит так:

P = 9,8 × K × K₀ × m × (n − 1)

где P — требуемое усилие сопротивления сжатию, m — масса брутто одной коробки, n — число ящиков по высоте, а K и K₀ учитывают особенности конструкции и эксплуатации. Значения коэффициентов и применимость расчёта должен проверять технолог по актуальной технической документации.

Шаг 4. Учесть влажность и срок хранения

Волокнистый материал теряет часть жёсткости при повышенной влажности и длительном нахождении под постоянной нагрузкой. Риск выше, если короб:

• хранится в неотапливаемом помещении;
• перемещается между холодной и тёплой зонами с конденсацией;
• контактирует с влажной продукцией;
• едет в рефрижераторе;
• находится в морском контейнере;
• долго стоит в нижнем ярусе;
• используется повторно.

В таких условиях рассматривают запас по марке, влагостойкое исполнение, пятислойный материал, обечайки, уголки или изменение схемы паллетирования. Решение подтверждают тестом после кондиционирования в среде, близкой к реальной.

Шаг 5. Выбрать марку-кандидат

Сопоставьте требуемый уровень торцевого сжатия и общий риск с нормативными значениями:

• минимальный риск и компактная тара — проверить Т-21;
• обычная контролируемая логистика — сравнить Т-22 и Т-23;
• высокий штабель, большой короб или сложный маршрут — сравнить Т-23 и Т-24;
• условия выходят за возможности трёхслойного материала — перейти к Т-25–Т-27, пятислойному картону или усиленной конструкции.

Выбирать нужно минимальную марку, которая подтверждённо выполняет требования , а не максимальную марку из доступных.

Шаг 6. Проверить готовую упаковку

Выбор можно считать подтверждённым после проверки готового короба с реальным или эквивалентным грузом. В зависимости от риска применяют:

• пробную упаковку;
• статическое штабелирование;
• испытание на сжатие;
• падение;
• вибрацию;
• горизонтальный удар;
• транспортный тест по реальному маршруту;
• проверку после выдержки при заданной влажности.

ISO 12048 описывает испытание полной заполненной транспортной упаковки на сжатие и штабелирование с помощью испытательной машины. Это принципиально другой объект контроля, чем полоска листового гофрокартона при измерении ECT.

Подбор марки по типу товара и условиям доставки

Категория товара помогает сформировать список рисков, но не определяет марку напрямую. Одинаковая одежда может ехать в компактном коробе Т-21 и в крупном коробе Т-23; одинаковая посуда может требовать Т-22 с эффективной решёткой или Т-24 с амортизаторами — в зависимости от размеров, штабеля и маршрута.

Лёгкие и небьющиеся товары

Начинать проверку с Т-21 можно, если товар лёгкий, компактный, не имеет острых граней, плотно заполняет короб и перевозится по короткому контролируемому маршруту. Примеры: текстиль, пластиковые изделия, лёгкие аксессуары, мягкие товары.

Главный риск — не масса, а пустой объём. Полупустая большая коробка легче сминается, потому что товар не поддерживает стенки. Иногда уменьшение размера или добавление вкладыша эффективнее перехода на более высокую марку.

Одежда, текстиль, бытовые товары

Т-22 подходит для компактной упаковки и предсказуемой логистики. Т-23 стоит рассматривать при увеличенном коробе, повторных перегрузках, паллетном хранении или неопределённом маршруте.

Для текстиля важно проверить:

• не выпирает ли товар в стенку;
• не раскрываются ли клапаны после уплотнения;
• сохраняется ли форма при стяжке лентой;
• нет ли большого пустого объёма сверху;
• не намокает ли короб при переходе между температурными зонами.

Посуда, стекло, электроника и другие хрупкие товары

Повышение марки не заменяет внутреннюю защиту. Для хрупкой продукции короб должен работать как система:

• внешняя оболочка;
• амортизаторы;
• решётки и перегородки;
• прокладки;
• фиксация от перемещения;
• зазор от стенок;
• правильное направление нагрузок.

ГОСТ 9142-2014 предусматривает применение вспомогательных упаковочных средств, включая решётки, прокладки, обечайки и амортизаторы. При дорогом товаре нужен тест не только листа, но и собранного комплекта с содержимым.

Пищевые продукты

Для пищевой продукции кроме прочности учитывают влажность, жирность, температуру, наличие первичной упаковки и характер контакта с коробом. Упаковка, выпускаемая в обращение на территории ЕАЭС, должна соответствовать применимым требованиям ТР ТС 005/2011 «О безопасности упаковки».

При заказе сообщите поставщику:

• есть ли прямой контакт с пищевой продукцией;
• упакован ли продукт в пакет, плёнку, банку или другую первичную тару;
• возможен ли конденсат;
• есть ли запаховые ограничения;
• нужен ли барьерный слой;
• в каком температурном режиме происходит хранение.

Актуальная страница технического регламента и изменений: Евразийская экономическая комиссия — ТР ТС 005/2011.

Крупные, тяжёлые или плохо поддерживающие штабель товары

Т-24 может оказаться недостаточно, если короб высокий, широкий, долго стоит в штабеле, имеет крупные вырезы или содержит тяжёлый предмет, который почти не поддерживает стенки.

В таких случаях сравнивают:

• более высокие марки трёхслойного картона Т-25–Т-27;
• пятислойный картон;
• двойную обечайку;
• угловые элементы;
• внутренний силовой каркас;
• уменьшение высоты или периметра;
• изменение схемы укладки на паллете.

Расчётный пример, не клиентский кейс. Два короба содержат по 12 кг товара. Первый имеет небольшой периметр и заполнен жёсткими потребительскими упаковками. Второй вдвое выше, содержит мягкие пакеты и имеет ручки. Для первого может оказаться достаточной более низкая марка, а второй потребует Т-23/Т-24 или конструктивного усиления. Масса одинакова, но работа стенок принципиально различается.

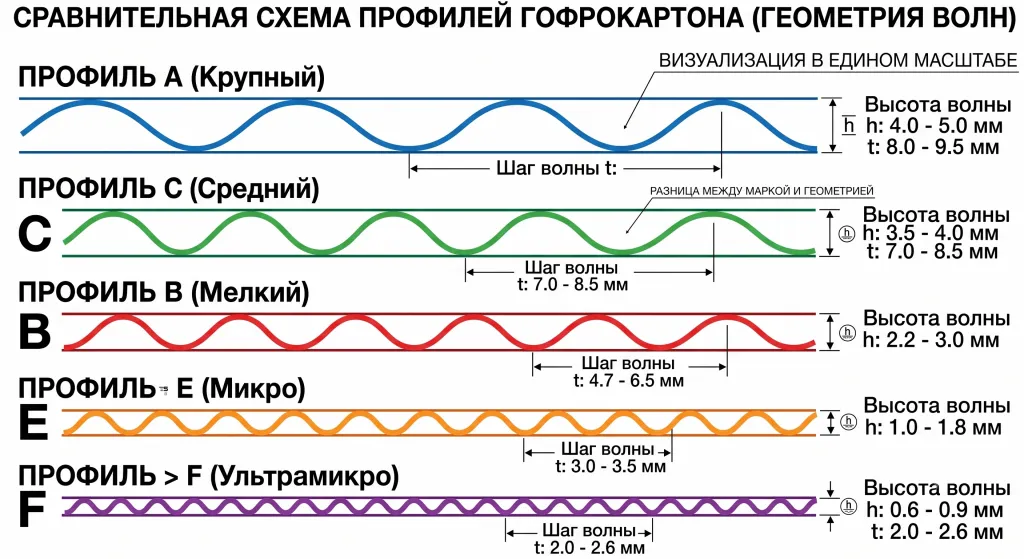

Как профиль гофры влияет на выбор марки

Марка задаёт уровень нормируемой прочности, а профиль — геометрию волны. Корректная спецификация должна содержать оба параметра, например «Т-23 B». Без профиля нельзя уверенно судить о толщине, амортизации, качестве поверхности и поведении материала при высечке.

Профиль B

Профиль B — мелкий гофр с высотой примерно 2,2–3,2 мм и шагом 4,5–6,4 мм по ГОСТ Р 52901-2007. Он формирует относительно ровную и жёсткую поверхность.

Профиль B часто выбирают, когда важны:

• аккуратная флексопечать;
• сложная высечка;
• компактность сложенных заготовок;
• устойчивость поверхности к локальному давлению;
• точная геометрия небольших и средних коробов.

Это не означает, что B автоматически прочнее при штабелировании. Итог зависит от марки, бумаги и конструкции.

Профиль C

Профиль C — средний гофр с высотой примерно 3,2–4,4 мм и шагом 6,5–8,0 мм. Более высокая волна обычно даёт больше амортизирующего пространства и подходит для транспортной тары, где важна защита от ударов.

Профиль C рассматривают для:

• хрупких изделий;
• транспортных коробов;
• задач с повышенной амортизацией;
• упаковки, где небольшое увеличение толщины допустимо.

Нельзя утверждать, что профиль C сам по себе гарантирует больший BCT. Короб с плохой рилевкой, свесом на паллете или крупными отверстиями может разрушиться независимо от профиля.

Профили A, E и F

Общая классификация профилей:

Диапазоны следует сверять со спецификацией конкретного производителя: фактическая толщина готового листа не равна только высоте волны.

Почему нельзя приписывать каждой марке одну толщину

Утверждение «Т-24 всегда толще Т-23» неверно. Т-23 профиля C может быть толще Т-24 профиля B. Кроме профиля, на толщину влияют калибр бумаги, прессование, влажность и параметры гофроагрегата.

Сравнивать предложения поставщиков нужно по одинаковому набору данных:

• марка;
• профиль;
• тип и цвет лайнеров;
• фактическая толщина;
• ECT и другие показатели;
• конструкция короба;
• условия испытания.

Влияют ли цвет, белый лайнер и печать на прочность

Белый или бурый цвет не подтверждает марку и грузоподъёмность. Цвет наружного лайнера выбирают прежде всего по внешнему виду, контрасту печати и требованиям бренда. Прочность подтверждают спецификацией и результатами испытаний.

Белый и бурый лайнер

Белый наружный слой даёт более чистый фон для графики, штрихкодов и текста. Бурый крафтовый вид часто выбирают для транспортной и экологичной визуальной стилистики.

По цвету выбирают:

• внешний вид;
• контраст;
• восприятие бренда;
• требования к растру;
• заметность маркировки;
• устойчивость изображения к истиранию.

По цвету нельзя выбрать ECT, продавливание или BCT.

Можно ли визуально проверить марку

Отличить Т-22 от Т-23 по фотографии или оттенку картона нельзя. Даже толщина не даёт надёжного ответа, потому что она зависит от профиля.

Для подтверждения марки нужны:

• маркировка партии;
• спецификация;
• паспорт или документ о качестве;
• результаты измерений;
• при необходимости — независимое испытание образца.

Когда качество печати важнее повышения марки

Для брендированной коробки иногда правильнее оставить достаточную по расчёту Т-22 или Т-23, но выбрать более ровный профиль, качественный белый лайнер и подходящую технологию печати.

Повышение марки не исправит:

• «стиральную доску» на поверхности;
• неточное совмещение красок;
• слабый контраст;
• растискивание;
• дефекты печатной формы;
• смещение высечки относительно изображения.

Предупреждение: белый лайнер не подтверждает марку и грузоподъёмность.

Как проверить качество гофрокартона перед заказом партии

Проверять нужно не только надпись «Т-23» в коммерческом предложении. Для ответственной поставки запрашивают полную спецификацию, идентификацию партии, документ о качестве и показатели испытаний. Затем проводят визуальный контроль, пробную сборку и тест с товаром.

Какие документы запросить

Минимальный комплект:

• спецификация с маркой и профилем;
• внутренние размеры и конструкция;
• тип наружного и внутреннего слоя;
• цвет;
• номер партии;
• дата изготовления;
• документ о качестве;
• результаты испытаний или подтверждение соответствия;
• допуски по размерам;
• порядок приёмки и рекламаций.

В договоре или спецификации лучше фиксировать не только торговое название, но и измеримые показатели.

Какие показатели должны быть в протоколе

Для сравнения Т-21–Т-24 проверяют:

• сопротивление продавливанию;
• разрыв по линии рилевки;
• торцевое сжатие;
• расслаивание;
• влажность.

Для готовой коробки дополнительно важны сопротивление сжатию, штабелированию, ударам и другие испытания по сценарию эксплуатации.

Как провести входной визуальный контроль

Без лаборатории можно выявить:

• смятый или неодинаковый профиль;
• расслоение;
• непроклей;
• коробление листа;
• повреждённые кромки;
• трещины лайнера;
• пятна и следы намокания;
• складки;
• отклонения рилевки;
• нестабильную геометрию;
• несовпадение клапанов;
• смещение печати и высечки.

Осмотрите несколько изделий из разных мест партии, а не только верхний образец.

Когда нужны лабораторные испытания

Лабораторный контроль оправдан, если:

• партия крупная;
• товар дорогой или хрупкий;
• поставщик или сырьё изменились;
• короб долго хранится;
• логистика экспортная;
• среда влажная;
• ранее были рекламации;
• конструкция нестандартная;
• заявленный запас прочности близок к минимальному.

FEFCO публикует отраслевые методы для испытаний гофрокартона и гофроупаковки, включая продавливание, плоскостное сжатие, водопоглощение, торцевое сжатие и сопротивление готовой упаковки сжатию: FEFCO Testing Methods.

Разница между испытанием листа и готового короба

Хороший лист не гарантирует хорошую коробку. После переработки появляются новые факторы:

• направление гофры;
• положение рилевки;
• глубина биговки;
• качество прорезей;
• склейка или скоба;
• форма клапанов;
• отверстия;
• точность сборки;
• распределение товара.

Поэтому ECT подтверждает свойство материала, а BCT или испытание заполненной тары показывает работу конструкции.

Техническую часть статьи проверяет специалист по гофроупаковке. В публикационной версии рядом с блоком следует указать имя, должность, стаж и дату проверки. Для этой статьи заявлен Михаил Станкевич, главный инженер-технолог с 15-летним опытом на гофропроизводстве.

Сколько килограммов выдерживают Т-21, Т-22, Т-23 и Т-24

Точного универсального соответствия «марка = килограммы» не существует. Одна и та же Т-23 может работать по-разному в маленьком и большом коробе, при двух и восьми ярусах, в сухом складе и при высокой влажности.

Почему популярные таблицы в килограммах неточны

Таблицы «Т-21 до 5 кг, Т-22 до 10 кг» могут быть только грубыми коммерческими ориентирами для конкретных конструкций и условий. ГОСТ Р 52901-2007 не устанавливает такую универсальную шкалу.

Опасность простой таблицы в том, что она скрывает:

• размеры;
• высоту;
• профиль;
• конструкцию;
• число ярусов;
• срок;
• влажность;
• отверстия;
• поддержку со стороны товара;
• запас на логистические удары.

Какие параметры нужны для расчёта нагрузки

Для предварительного расчёта собирают:

1. массу брутто;
2. число коробок по высоте;
3. время хранения;
4. влажность и температуру;
5. внутренние размеры;
6. периметр и высоту;
7. профиль;
8. направление гофров;
9. наличие вырезов;
10.   тип конструкции;
11.   схему паллетирования;
12.   коэффициент запаса;
13.   свойства товара.

После расчёта требуемого сопротивления готового ящика технолог выбирает материал и проверяет его на образце.

Что такое BCT

BCT — сопротивление готового короба вертикальному сжатию. В испытательной машине собранную упаковку сжимают между плитами и фиксируют усилие, при котором достигается заданная деформация или разрушение.

ISO 12048 применяется к полной заполненной транспортной упаковке и описывает испытания на сжатие и штабелирование. BCT нельзя подменять ECT: первый показатель относится к коробу, второй — к образцу материала.

Когда достаточно расчёта, а когда требуется физический тест

Расчёта обычно достаточно для предварительного сравнения стандартных клапанных коробов с известной историей применения. Физический тест обязателен или крайне желателен, если есть:

• нестандартная высечка;
• ручки и окна;
• высокий ущерб от повреждения;
• влажная среда;
• большой короб;
• длительное хранение;
• экспортная логистика;
• новый поставщик;
• новое сырьё;
• высокий тираж.

Факт-чек: марка картона не равна грузоподъёмности коробки.

Когда Т-24 недостаточно и нужен пятислойный гофрокартон

Повышение марки внутри трёхслойного материала не всегда компенсирует крупный размер, высокую нагрузку, сырость или сложную конструкцию. Иногда второй гофрированный слой эффективнее, чем переход с Т-23 на Т-24.

Признаки, что трёх слоёв недостаточно

Рассмотрите пятислойный материал или силовое усиление, если одновременно присутствуют несколько факторов:

• большой вес;
• высокий короб с узким основанием;
• высокий или длительный штабель;
• влажность;
• многократные перевалки;
• крупные окна или ручки;
• хрупкий товар;
• значительный ущерб при отказе;
• требования к повторному использованию.

Повысить марку или увеличить число слоёв

Универсального победителя нет. Решение принимают по требуемому BCT, геометрии, влажности, стоимости и результатам испытания.

Усиление без полной смены материала

Надёжность можно повысить с помощью:

• обечаек;
• уголков;
• решёток;
• перегородок;
• прокладок;
• вкладышей;
• изменения направления гофры;
• уменьшения высоты;
• сокращения отверстий;
• переноса ручек;
• изменения схемы паллетирования.

Иногда Т-23 с обечайкой даёт лучший результат, чем Т-24 без усиления, потому что обечайка напрямую поддерживает стенки.

Когда обязательно изготовить тестовый образец

Образец обязателен при крупной партии, дорогом товаре, сложной логистике, нестандартной высечке или отсутствии истории аналогичных поставок.

В брифе не представлены подтверждённые клиентские кейсы с размерами, массой и результатами испытаний. Поэтому публикационная версия не должна выдавать расчётные примеры за фактические проекты. После получения протоколов можно добавить обезличенный кейс в формате «исходные данные → конструкция → тест → результат».

Ошибки при выборе марки гофрокартона

Чаще всего к смятию и переплате приводят не «плохие марки», а неполное техническое задание и попытка заменить расчёт одним параметром.

Выбор только по массе товара

Коробка для 10 кг может требовать более высокую марку, чем коробка для 15 кг, если она выше, шире, дольше хранится, стоит в более высоком штабеле или имеет крупные отверстия.

Правильное действие — сравнивать не массу товара, а полную систему нагрузок.

Сравнение материалов с разными профилями

Сравнение «Т-22 против Т-23» некорректно, если одно предложение включает профиль B, а другое C, или различаются лайнеры и фактические показатели.

В таблице сравнения поставщиков должны быть одинаковые строки: марка, профиль, толщина, ECT, продавливание, рилевка, цвет, размеры и цена.

Заказ «Т-23 или аналог»

Фраза «или аналог» без критериев позволяет заменить материал другим профилем, составом и фактическими характеристиками.

В спецификации лучше написать: «Т-23, профиль B, торцевое сжатие не менее 3,8 кН/м, продавливание не менее 1,10 МПа…» и добавить остальные важные параметры.

Отказ от тестового образца

Лист может соответствовать ГОСТ, а готовый короб — разрушаться из-за рилевки, направления волны, склейки или высечки.

Образец особенно важен при первой партии и любом изменении конструкции, сырья или поставщика.

Избыточный запас без расчёта

Т-24 не всегда лучше Т-23. Более высокая марка увеличивает материалоёмкость и цену, но не исправляет слишком большой короб, пустоты или неправильное паллетирование.

Готовое техническое задание поставщику гофрокартона

Корректное ТЗ позволяет получить сопоставимые предложения и уменьшает число согласований. Поставщику нужны данные о товаре, коробке, логистике, материале и критериях успешного теста.

Данные о товаре

Укажите:

• название товара;
• массу нетто и брутто;
• количество единиц в коробе;
• размеры и форму;
• хрупкость;
• острые грани;
• влажность;
• наличие первичной упаковки;
• способность воспринимать нагрузку штабеля;
• стоимость и допустимый уровень риска.

Данные о коробке

Зафиксируйте:

• внутренние размеры Д × Ш × В;
• код FEFCO или чертёж;
• способ закрытия;
• направление гофры;
• ручки;
• окна;
• вентиляцию;
• перфорацию;
• способ соединения клапана;
• внутренние элементы;
• допуски.

Типовые размеры и конструкции можно предварительно посмотреть в каталоге гофроящиков «Гофропродпак» , а нестандартную упаковку — передать на расчёт по индивидуальному чертежу.

Данные о логистике

Сообщите:

• число ярусов;
• высоту штабеля;
• размер и тип паллеты;
• схему укладки;
• срок хранения;
• влажность;
• температуру;
• число перегрузок;
• транспорт;
• наличие вибрации;
• возможность свеса;
• экспортные этапы;
• повторное использование.

Требования к материалу и качеству

В спецификации закрепите:

• марку;
• профиль;
• цвет;
• тип наружного лайнера;
• минимальные показатели прочности;
• влажность;
• допуски;
• документ о качестве;
• маркировку партии;
• порядок приёмки;
• выборку;
• методы испытаний;
• порядок действий при несоответствии.

Запрос тестового образца

Критерий успешного теста должен быть измеримым. Например:

• короб сохраняет геометрию;
• выдерживает заданный штабель в течение установленного времени;
• не расслаивается;
• рилевка не разрывается;
• клапаны закрываются без перекоса;
• товар не перемещается;
• после транспортной проверки нет повреждений;
• печать и маркировка читаемы.

Текст ТЗ для копирования

Просим подобрать и рассчитать гофроящик для следующей продукции.

1. Товар:
— Наименование:
— Количество единиц в коробе:
— Масса нетто:
— Масса брутто:
— Габариты товара:
— Хрупкость / острые грани / влажность:
— Способность товара воспринимать нагрузку штабеля:
— Наличие первичной упаковки:

2. Короб:
— Внутренние размеры Д × Ш × В:
— Конструкция / код / чертёж:
— Ручки, окна, вентиляция, перфорация:
— Способ закрытия:
— Внутренние элементы:
— Требования к печати и цвету:

3. Логистика:
— Количество ярусов:
— Размер паллеты и схема укладки:
— Срок хранения:
— Температура и влажность:
— Вид транспорта:
— Количество перегрузок:
— Повторное использование:

4. Материал и качество:
— Предварительная марка:
— Профиль:
— Минимальные показатели ECT, продавливания, разрыва по рилевке:
— Требуемые документы:
— План входного контроля:

5. Образец и испытание:
— Количество образцов:
— Нагрузка и продолжительность теста:
— Критерии успешного результата:
— Срок предоставления расчёта и образца:

Итоговый алгоритм выбора марки гофрокартона

Окончательное решение принимают не по названию марки, а по подтверждённой работе упаковки в заданной логистике.

Решение в пяти действиях

1. Соберите данные: товар, масса брутто, размеры, хрупкость, штабель, влажность и маршрут.
2. Определите нагрузку: число ярусов, срок хранения, поддержку со стороны товара, вырезы и схему паллетирования.
3. Выберите марку и профиль: для обычной задачи сравните Т-22 и Т-23; при повышенном риске — Т-24 или пятислойный материал.
4. Запросите показатели: ECT, продавливание, рилевка, расслаивание, влажность, документ о качестве.
5. Испытайте образец: готовый короб с товаром должен выдержать заданные условия.

Финальное правило экономии

Экономия достигается не покупкой самого дешёвого картона и не выбором максимальной марки. Оптимальный вариант — минимальная марка, которая подтверждённо выполняет требования конкретной упаковки .

Для регулярных закупок полезно вести историю партий: спецификация, поставщик, профиль, результаты входного контроля, рекламации и фактическая логистика. Такая база позволяет снижать запас там, где он не нужен, и повышать его только в проблемных сценариях.

Когда обратиться к технологу

Инженерный расчёт нужен, если:

• конструкция нестандартная;
• короб крупный или высокий;
• штабель высокий;
• товар дорогой или хрупкий;
• среда влажная;
• партия крупная;
• ранее были повреждения;
• требуется экспорт;
• есть ручки, окна или сложная высечка;
• нужно сравнить Т-24 и пятислойный материал.

Для предварительного аудита спецификации можно направить исходные данные производителю «Гофропродпак» .

Чек-лист «Выбор подтверждён»

FAQ — частые вопросы о выборе Т-21, Т-22, Т-23 и Т-24

Автор: Михаил Станкевич, главный инженер-технолог в сфере промышленной гофроупаковки. Специализация — подбор марок и профилей, расчёт ECT/BCT, конструирование транспортной тары и оптимизация спецификаций для оптовых B2B-поставок.
Дата актуализации: 17 июля 2026 года.
